盤扣式支撐系統

盤扣支撐系統

產品介紹

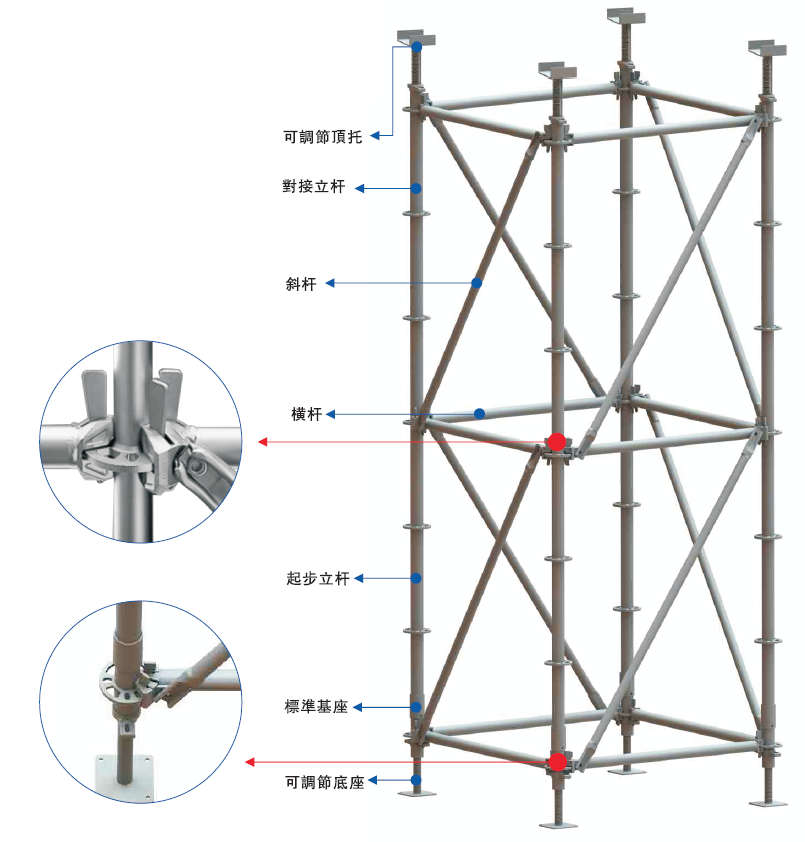

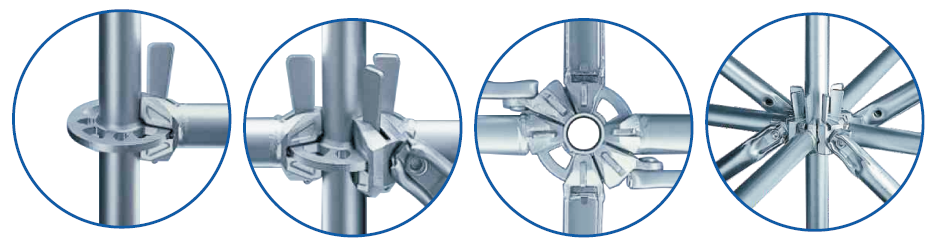

盤扣支撐系統分為48體系和60體系,由立杆、橫杆、斜杆、底座、標準基座、頂托等主要構件組成, 立杆焊接有圓盤,圓盤上有八個孔,四個小孔為橫杆專用,四個大孔為斜杆專用。

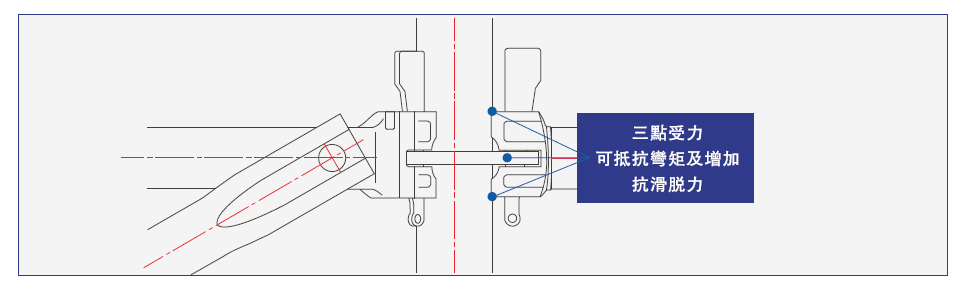

橫杆、斜杆均為插銷式的連接方式。可以確保杆件與立杆牢固連結,橫杆、斜杆接頭特別依管的圓 弧制造,與立杆鋼管是整面接觸,敲緊插銷後,呈三點受力,可牢牢固定,增加結構強度井傳遞水平力。

undefined

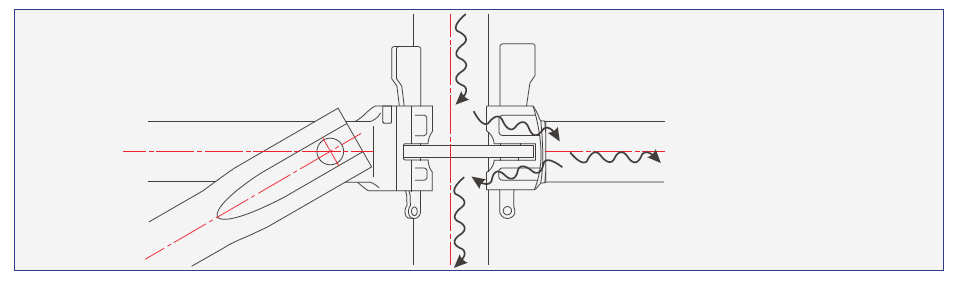

將插銷敲緊固定時,接頭的上下面與立杆管身會緊貼,使得横杆可傳遞來自立杆管身的力量或彎矩。 若有振動,由上而下傳遞,因接頭與管身已緊密接合,可往下傳遞振動至地面,插銷所受的振動可大幅減 少,不會產生插銷彈開情形,如下圖所示。

undefined
undefined

產品特點
技術先進,節點設計合理,連接牢固;
原材料全面升級,采用低合金結構鋼;
內、外熱鍍鋅防腐工藝,使用壽命長,整潔、美觀
全自動焊接,精度高,互換性強,品質優;
結構穩定,承載力高,安全可靠; 重量輕、用量少,降低施工成本
組裝快捷、可整體吊裝,縮短工期

undefined
